KROEPLIN卡規

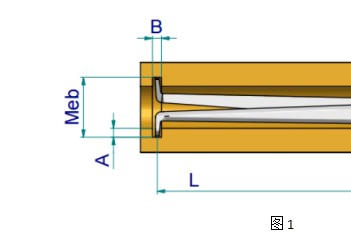

KROEPLIN卡規分為內、外卡規。 常用于測量難測的凹槽間距、管壁厚、盲孔間距等，是最簡單的測量工具。如圖1所示，由于它的孔內有凹槽使用其它內徑量具有困難，用KROEPLIN內卡規就可以靈活卡入凹槽，快速解決問題。

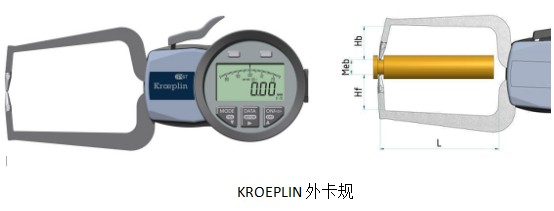

KROEPLIN外卡規用于測量外徑和平面間距，測量時要使兩個測量面的聯線垂直零件的軸線，卡規測頭滑過零件外圓時，我們手中的感覺應該是外卡規與零件外圓正好是點接觸，以卡規的自重剛好不滑下為合適。此時KROEPLIN外卡規兩個測量面之間的距離，就是被測零件的外徑。切不可將KROEPLIN外卡規歪斜地放上工件測量，這樣有誤差。由于卡規有彈性，把外卡規用力壓過外圓也是錯誤的，更不能把卡規橫著卡上去。對于大尺寸的外卡規，靠它自重滑過零件外圓的測量壓力已經太大了，此時應托住卡規進行測量。

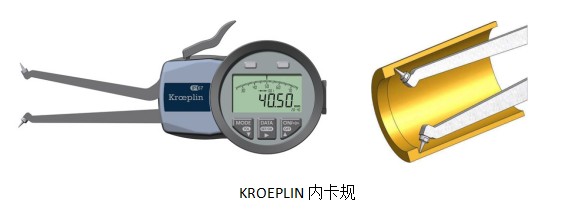

KROEPLIN內卡規是用來測量內徑和凹槽的，用內卡規測量內徑時，應使兩個測腳的測量面的聯線正好垂直相交于內孔的軸線，即測腳的兩個測量面應是內孔直徑的兩端點。因此，測量時應將KROEPLIN 內卡規下測腳停在孔壁上作為支點，上面的測腳由孔逐漸

向外張開，并沿孔壁圓周方向擺動，當沿孔壁圓周方向能擺動的距離為最小時，則表示內卡規腳的兩個測量面已處于內孔直徑的兩端點了。此時KROEPLIN外卡規兩個測量面之間的距離，就是被測零件的內徑。也可檢驗孔的圓度公差。
