NAKANISHI高速主軸NR-3060S鉆孔應用案例

    NAKANISHI高速主軸以體積小，轉速高，精度高為品牌核心競爭力被廣大用戶所認可，轉速1000~60000轉范圍內可調；高速旋轉狀態下精度可達1μm；NR-3060S是一款通用型主軸，直徑φ30mm，搭配在各種設備上都不會占用過多的空間，別看東西小巧，加工能力和效果是非常好的。

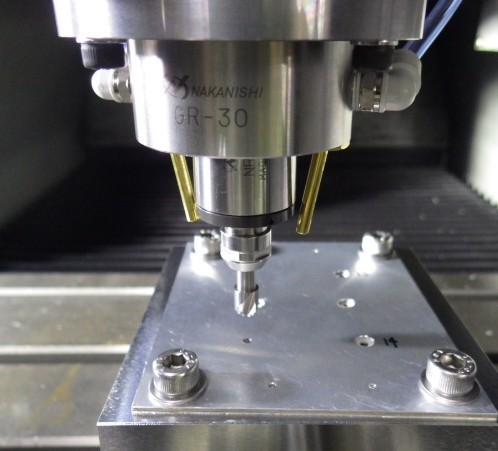

    以下是NSK高速主軸NR-3060S搭配在數控銑床上的實際加工案例：

    主軸型號：NR-3060S/EM-3060/E3000型

    加工設備：Sodick MC (MC430L)

    加工材料：鋁復合材料（鋁＋Mg（OH）2＋鋁）

    切削工具：φ6.0定制硬質合金鉆頭

    主軸轉速：30,000min-1

    進給速度：0.033mm/rev

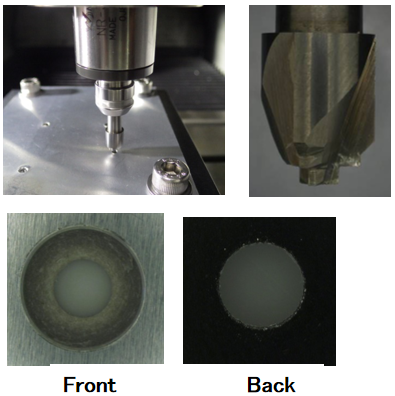

    鉆孔方式：Φ6.0×1㎜盲孔，φ3.0×2.2mm通孔，成型鉆。

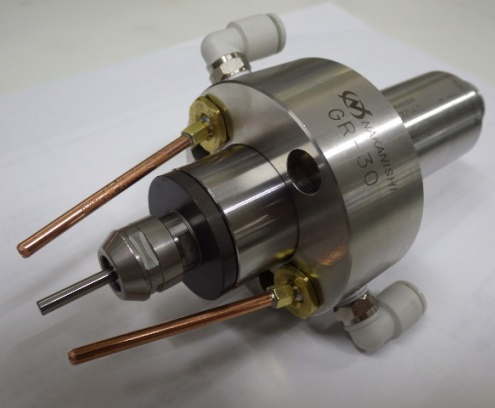

    NAKANISHI高速主軸NR-3060S搭載到CNC數控機床上，可以搭配此系列對應的夾具GR-30，此夾具有3個法蘭孔，先用此夾具抱緊主軸，后通過法蘭孔固定在CNC數控機床上，安裝方便穩固。
