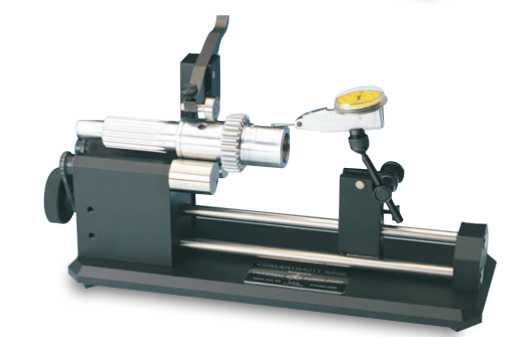

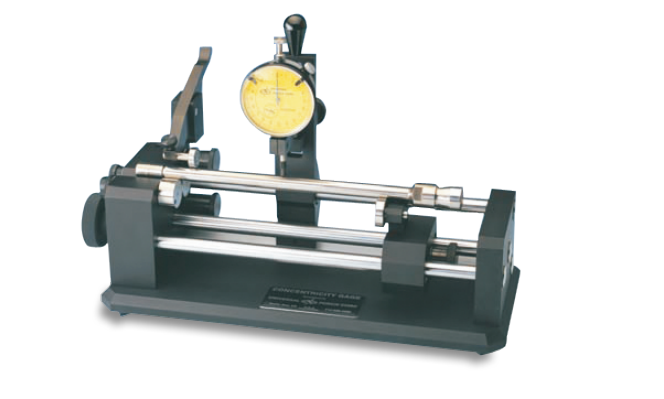

同心度儀又稱為同軸度儀、真圓度儀等，美國UNIVERSAL公司生產的同心度儀，采用雙圓基準加上壓輪的固定結構，適用于軸類零件圓度、同心度、圓周跳動、斷面差的精密測量、外圓及內圓參數的同時精密測量、多點參數的同時精密測量、快速測量、斷差面、內圓及外圓可同時測量，應用于石化、發電、造紙、紡織等機械行業。

美國環球同心度儀的特點

    標準精度或高精度：兩種精度均可追溯到國際標準（N.I.S.T），測量標準精度可保證精度在≤ 4μm (.00016") 以內。高精密型的可保證精度在≤2μm (.00008") 以內。

    測量的直徑和長度:

    測量工件直徑是3-25mm,10-50mm,20-102mm

    測量工件長度最大可達610。

    測量點要求和量表支架：

    無表三次元專用--J型，JLP型，LG型

    單表單點--H型、HL型、A型、B型、E型、F型、G1型、G2型

    雙表兩點同時測量--K1型K2型

    三表三個點同時測量--KK1型KK2型

    主滾輪和上滾輪選配：全平面滾輪，半平面滾輪，1/4平面滾輪，全平面零型滾輪，半平面零型滾輪，1/4平面零型滾輪,H和HL專用滾輪，超薄零型滾輪，特制滾輪。

美國環球同心度儀選型技巧

    ①被測工件直徑和長度

    ②精度要求

    ③主滾輪選配。

    ④量表選配。

    如UNIVERSAL同心度儀B-20，可測量直徑￠10-50mm，長度152mm的工件；精度可達到5um以內，也可提供高精度2um；量表建議選擇日本孔雀PCN-2杠桿千分表；滾輪選擇：工件為普通圓柱形可選用120-20FP。

美國環球同心度儀使用方法

    ①根據被測工件大小調節UNIVERSAL同心度儀“滾輪”高度，使“滾輪”能夠以合適的壓力壓住被測工件。

    ②UNIVERSAL同心度儀通過“調節手柄’升起“滾輪”，將被測工件放置在“旋轉工作軸”上，然后將“滾輪’歸位。

    ③調節“表架”的高度，并將其移動，使杠桿表測頭接觸被測工件表面，調整表盤指針歸零。

    ④調節“杠桿表”測頭至被測工件合適位置，并使之接觸工件表面，調整表盤指針歸零。

    ⑤旋轉手柄，根據實際情況微調表頭，完成讀數。

    這款產品也是目前我司的暢銷產品，深受國內用戶喜愛，假如您不知道如何選型或者想了解更多的產品參數，請咨詢深圳市春亨工具儀器有限公司。
