瑞士馬丁三線規,專業測量螺紋中徑的精密量規
瑞士馬丁三線規,英文全稱為Martin Tschopp,產地瑞士,直徑大約0.06毫米-20毫米,精度達到±0.3μm。材料由優質軸承鋼、硬質合金制成。

標準三針直徑列表如下:
0.118 0.142 0.170,0.185 0.201 0.232 0.250,0.260 0.291 0.343 0.461,0.511 0.572 0.724 0.796 0.866 1.008 1.047 1.157,1.302 1.441 1.553 1.591,1.732 1.833 1.886 2.020,2.050 2.071 2.217 2.311,2.595 2.866 2.886 3.106,3.177 3.287 3.310 3.468,3.550 3.580 3.666 4.091,4.120 4.141 4.211 4.400,4.773 5.15 5.176 5.196,6.212 6.585
瑞士三線規特點
1、三針測量外螺紋中徑是一種間接測量螺紋中徑的方法。

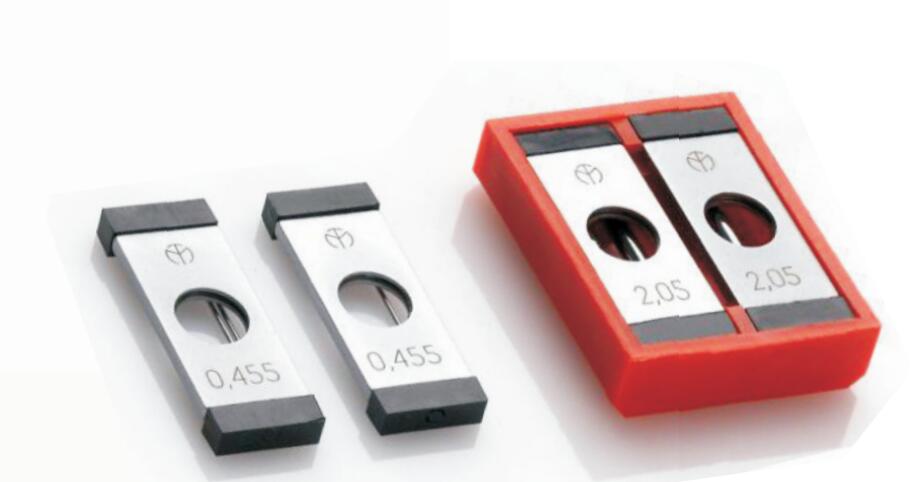

2、易于手持,有鐳雕的線徑標識,一組內的有2套夾持支架
3、精度等級0.001mm (±1.0μm)

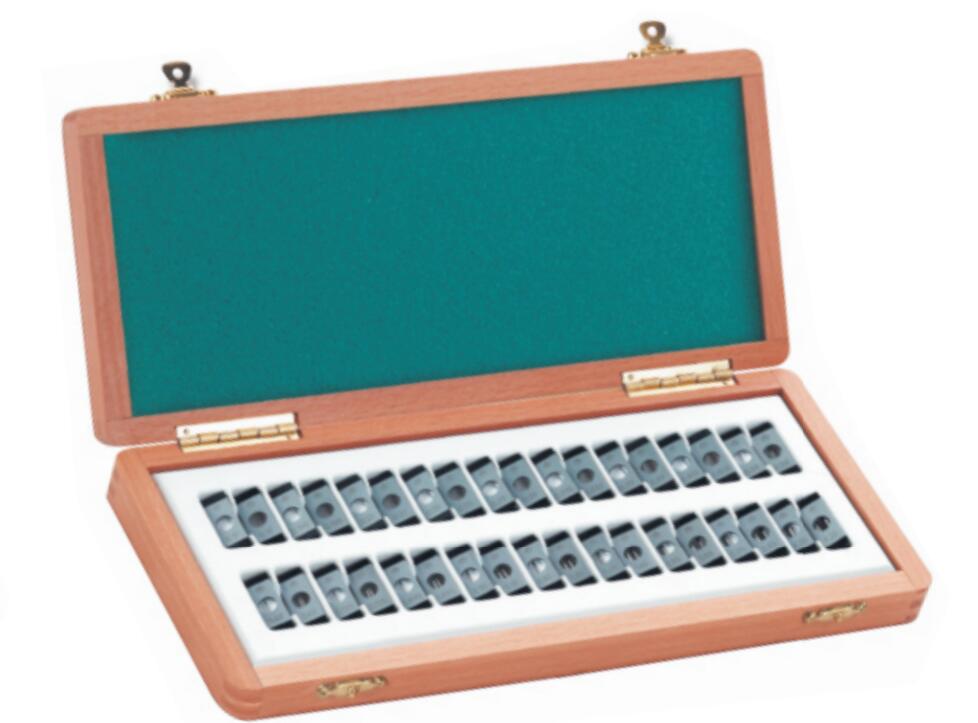

4、可以整套訂含木盒包裝; 含18套(φ0.170mm -φ3.200mm)
5、訂貨需要提供螺紋螺距和量針的直徑,標準規格的價格是確定的,非標的需要詢價,僅僅針對標準的公制螺距
6、接受任意特殊要求的詢價,比如耐磨性和不同的螺距規格。
7、訂貨需要先確認您手上的千分尺的品牌和滾輪直徑

三線規使用方法:
測量時,將三根精度很高、直徑相同的量針?lè)旁诒粶y(cè)螺紋兩側的凹槽內,用測量外尺寸的計量器具如千分尺、機械比較儀、立光計、測長儀等測量出尺寸 。此處不考慮被測螺紋的螺距 、牙形半角 和量針直徑 ,經計算后則視為螺紋單一中徑 。
1、三針直徑選擇可以通過公式計算,從而選擇最佳的外徑。計算公式如下:
d(三針直徑)=0.577*P(螺距)

2.擦凈被測產品,并固定在支架上。或者將千分尺固定于千分尺臺架上。見鏈接:
3.擦凈千分尺量面的端面,并調整零位。
4.將量針或者固定兩針的支板分別放入螺紋溝槽內,旋轉千分尺的微分筒,使兩測頭與量針接觸,然后讀出M值。
5.在同一截面相互垂直的兩個方向上分別測出M值,并將其平均值代入公式計算出螺紋中徑。E(中徑)=M(實測值)-3d值+0.866*P。
