六張圖看懂日本NAKANISHI高速主軸在汽車黏土建模的銑削應用

　　（圖1）什么是黏土建模？

　　在設計汽車時，汽車模型是由黏土制成。

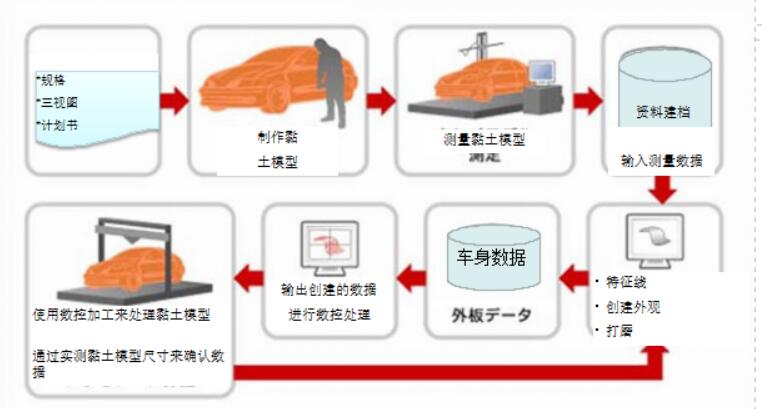

　　（圖2）如何設計汽車?

　　設計是靠模擬實物的全尺寸黏土模型確認的。

（圖3）汽車建模的平順曲線部分都是手工完成的

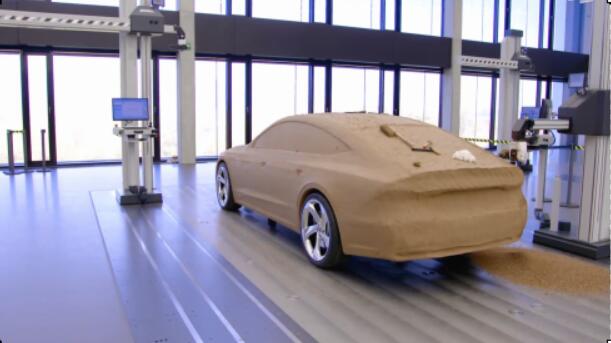

　?。▓D4）為了保證尺寸的精確性，使用坐標測量機在黏土模型在做劃線。

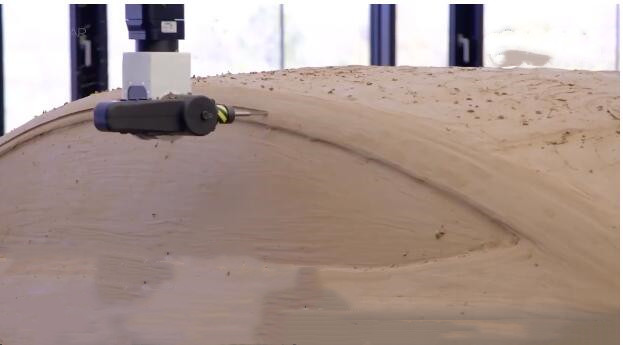

　?。▓D5）用電機主軸來劃線和銑削，精確的建模需要高精密型電機主軸

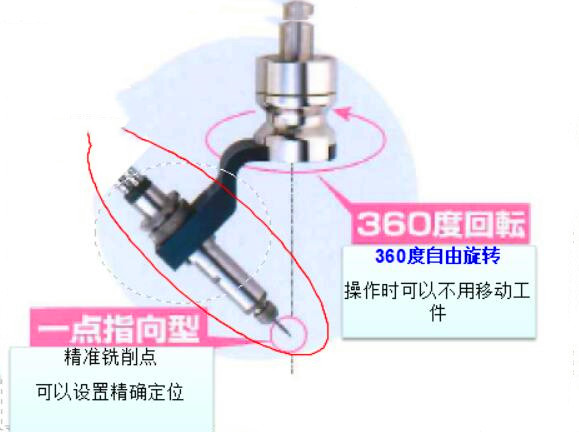

　　這一設計是為了銑削一般操作難以接觸的表面

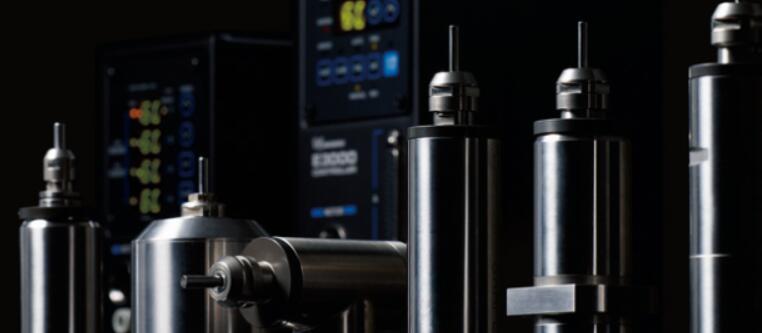

　　（圖6）推薦使用日本NAKANISHI高速主軸E3000系列

　　高精度、體積小、重量輕的EMS-3060K電主軸安裝在坐標測量機上。
