走心機加裝高頻銑BM-322鉆微小孔應用

    隨著機加工行業的高速發展，如何快速提高生產效率，提高產品質量、降低生產成本已成為企業的核心競爭力。行業內，一機多用已被廣泛運用，走心機不僅能加工回轉類零件，還可以用來鉆微小孔。

    例如：走心機的端面、側面的銑削鉆孔等簡單工序都可以由走心機來完成，但對于這種高精密加工，常規的走心機難以完成。

    因?yàn)?，加工微小孔需要小徑鉆頭來鉆孔，這對主軸的轉速及主軸回轉精度要求高。轉速低或者旋轉偏擺大都會對刀具造成損害，還會影響產品的質量。

    這就需要加裝高轉速和高精度的主軸完成，日本NSK高速主軸ispeed3系列主軸BM-322，廣泛應用于走心機領域進行微小孔鉆孔。

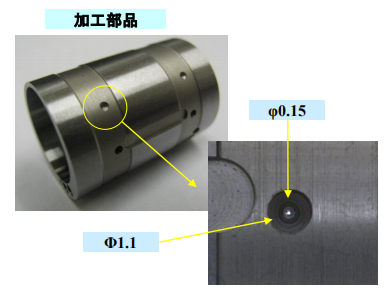

    下面進行加工案例說明

    切削加工條件：

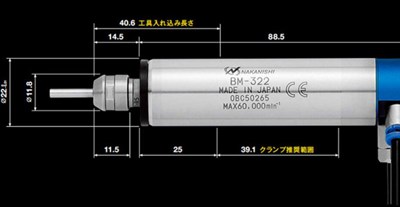

    加工主軸：BM-322

    加工材質：SUS420F HRC56

    ①切削工具：φ1.1超硬鉆頭

    加工轉速:20,000min-1

    進給速度:20mm/min

    加工步驟：打點0.1mm

    ②切削工具：φ0.15超硬鉆頭

    加工轉速:30,000min-1

    進給速度:10mm/min

    加工步驟：啄鉆0.005mm

    日本NAKANISHI高速主軸BM-322通過ispeed3控制器輸出超高旋轉速度，帶動小徑鉆頭鉆孔，將高速旋轉的鉆頭振幅控制在加工范圍限度內，通過優良的加工條件延長工具的使用壽命，很好的解決了鉆微孔難的加工狀況。
