MSIY-30浮動主軸與限位刀的燈盒塑膠去合模線精加工解決方案

在燈盒（如亞克力廣告燈箱、LED標識等）的注塑生產過程中，合模線（也稱分型線）是不可避免的產物。

它不僅影響產品美觀，在后期噴涂和燈光照射下更會凸顯瑕疵，降低產品檔次。

傳統手工打磨方式效率低下、一致性差且粉塵危害大。

本文介紹一種采用MSIY-30浮動主軸搭配專用限位刀的高效、高精自動化去合模線方案。

 傳統去合模線工藝的痛點與自動化需求

效率低下：完全依賴人手操作，勞動強度大，產能受限。

品質不均：打磨力度、角度全憑工人經驗，產品一致性難以保證，容易造成局部過度打磨或遺漏。

粉塵危害：塑膠打磨產生大量細微粉塵，嚴重危害工人呼吸健康，不符合現代清潔生產要求。

成本攀升：日益增長的用工成本和管理成本，不斷壓縮企業利潤空間。

因此，采用自動化設備替代人工作業，已成為提升燈盒產品質量和生產效益的必然趨勢。

 解決方案核心：MSIY-30浮動主軸 + 限位刀組合

該方案的核心是利用機器手（機械臂）或多軸平臺夾持MSIY-30浮動主軸，

并裝配特殊設計的限位刀，對燈盒塑膠件的合模線進行仿形銑削打磨。

1. 核心設備：MSIY-30浮動主軸

型號： MSIY-30

功率： 350W

額定電壓： 220V

空載轉速： 10000 - 40000 RPM (可調)

夾持能力： φ3.175mm /φ4mm / φ6mm 銑刀、砂輪等

浮動行程： ±5mm (典型值，可根據型號調整)

工作原理： 主軸安裝在具有彈簧或氣缸提供的軸向浮動機構上。

當?shù)毒呓佑|工件時，它能根據工件表面的微小起伏自適應地上下浮動，保持恒定的切削壓力，避免剛性接觸導致的過切或損傷工件。

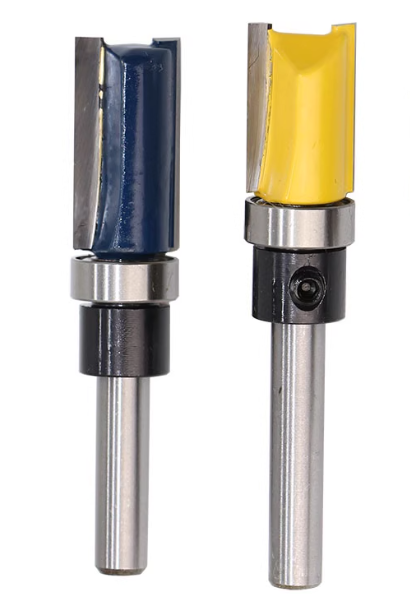

2. 關鍵工具：限位刀（定刃銑刀）

類型： 雙刃或多刃立銑刀，帶有限位環。

材質： 硬質合金或高速鋼，針對塑膠材料優化刃口。

關鍵參數：

切削刃直徑 (D)： 如φ3mm, φ4mm，負責切削合模線。

限位環直徑 (D1)： 略大于切削刃直徑（如φ6mm），作為浮動支撐面。

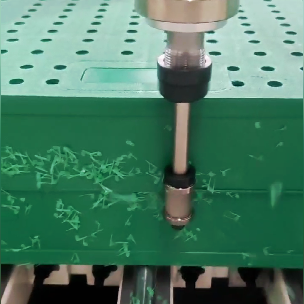

工作原理： 限位環的作用是作為一個“導軌”或“靠山”。

工作時，限位環緊貼工件表面滑動，確保切削刃的銑削深度被精確限制在合模線的高度范圍內（通常僅0.1-0.3mm），從而實現只去除飛邊而不傷及產品本體。

 自動化工作流程

路徑規劃： 通過3D掃描或依據產品CAD模型，在機器人編程軟件中精確示教或生成合模線的跟蹤路徑。

設備裝夾： 將燈盒工件固定在治具上，MSIY-30浮動主軸安裝于機器人末端。

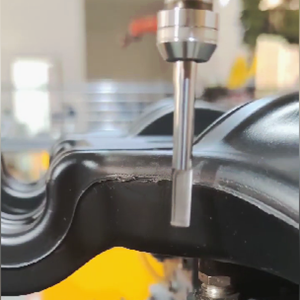

自適應銑削： 機器人沿預定路徑運動。浮動主軸在限位刀的配合下，自動適應工件表面的曲率和波動，限位環確保切削量恒定，一次性高效清除合模線。

除塵清理： 可集成集塵管嘴，在加工源頭吸走碎屑，保持環境清潔。

本方案的核心優勢

（1）高品質與一致性：

限位刀精準控制切削深度，杜絕過切和欠加工，產品表面光滑無痕，良品率大幅提升。

機器人路徑精準，確保每條合模線處理效果完全一致。

（2）高效率與低成本：

自動化作業速度遠快于人工，可實現24小時連續生產。

一次性投入，長期回報，顯著降低單件人工成本和綜合管理成本。

（3）高適應性：

MSIY-30浮動主軸能完美處理燈盒常見的復雜曲面和微小高度差，無需為每種產品定制昂貴的專用治具。

通過更換不同規格的限位刀和調整機器人程序，可快速適應不同型號的燈盒產品，換線時間短。

（4）安全與環保：

將工人從繁重、有害的打磨作業中徹底解放，實現“無人化”生產。

密閉環境或配合集塵系統，有效收集塑膠碎屑，保護環境與員工健康，符合環保法規。

（5）易于集成：

MSIY-30主軸結構緊湊，重量輕，易于搭載到市面上主流的多關節機器人或三軸、四軸平臺上，改造升級現有生產線門檻低。

 總結

將MSIY-30浮動主軸與限位刀相結合，應用于燈盒塑膠件的合模線處理，是一項經過市場驗證的成熟自動化工藝。

它成功解決了傳統手工打磨的所有弊端，在提升產品品質、提高生產效率、降低綜合成本和改善工作環境等方面表現卓越。

對于致力于產業升級、打造智能化無人工廠的燈盒制造企業而言，此方案是極具性價比和戰略價值的優選。
