銅材分流頭工件深孔加工解決方案：MSIY-62中心出水電主軸應用

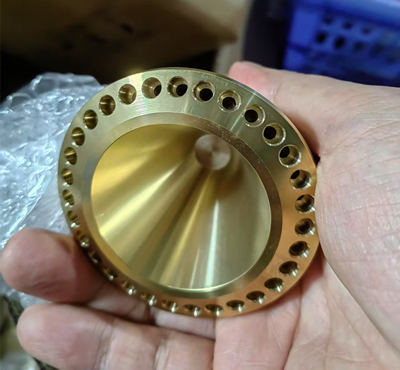

在精密制造業中，銅材分流頭工件的深孔加工一直是技術難點，尤其是當面對23個2.8×50mm（深度近18倍徑）的小直徑深孔時。
傳統的加工方法容易遇到排屑困難、鉆頭易斷、孔壁質量差等問題。
本文將詳細介紹采用MSIY-62中心出水電主軸配合合適的加工工藝，如何有效解決這些難題，為類似加工需求提供專業解決方案。

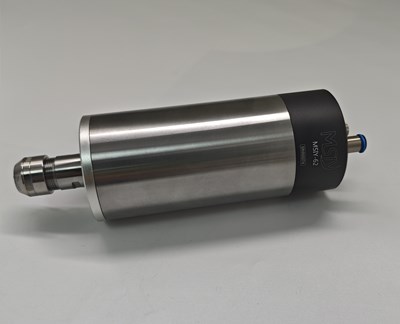

MSIY-62中心出水電主軸的核心優勢與技術參數
MSIY-62中心出水電主軸是專為高強度加工任務設計的精密動力裝置，其核心優勢在于高扭矩輸出和中心出水功能的完美結合。
這款電主軸最初是為解決不銹鋼材料深孔加工問題而開發，但同樣適用于銅材加工，其大扭矩特性能夠有效應對銅材粘性帶來的加工挑戰。
主要技術參數：
| 參數類別 | 具體數值 | 性能意義 |
| 基本參數 | 外徑62mm | 適合大多數機床安裝 |
| 功率500W | 提供充足動力保障 | |
| 扭矩1N.m | 遠超普通主軸，適合重切削 | |
| 精度指標 | 旋轉跳動精度5μm以內 | 確保鉆孔位置度和直線度 |
| 轉速范圍1000-8700RPM | 寬范圍調速適應不同材料 | |
| 刀具支持 | ER20夾頭 | 可夾持1-13mm刀具柄徑 |
| 支持中心出水 | 解決深孔排屑難題 | |
| 其他特性 | 重量約2.5kg | 適中的體積重量 |
| 防護等級IP64 | 防塵防水，適應惡劣環境 | |
| 冷卻方式：水冷/氣冷 | 保證長時間運行穩定性 |
這些參數表明，MSIY-62中心出水電主軸具有高精度、大扭矩和強穩定性的特點，非常適合銅材分流頭工件的深孔加工任務。
2. 銅材深孔加工的優化參數策略
銅合金（如H62）材料雖然硬度不高，但具有粘性大、導熱性強的特點，在深孔加工中容易產生粘刀、排屑不暢等問題。
通過試驗驗證，以下加工參數能夠獲得最佳效果：
主軸轉速選擇
對于銅材2.8mm深孔加工，推薦使用6000-8000r/min的主軸轉速。
這一轉速范圍能夠在保證切削效率的同時，避免因轉速過高導致銅材料過熱粘刀。
3. 適用機床類型與安裝要求

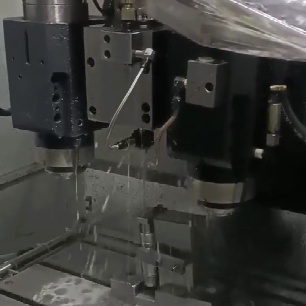

MSIY-62中心出水電主軸具有廣泛的適用性，可以安裝在多種機床上完成深孔加工任務：
數控鉆攻中心
TC-S2Z高速鉆攻中心是理想選擇，這類機床通常具有高轉速、高精度和良好的剛性，能夠滿足MSIY-62電主軸的安裝和使用要求。
五軸加工中心
五軸機床（如分流盤專用五軸加工車床）特別適合復雜工件上多角度深孔的加工。通過3+2五軸定向加工方式，可以一次裝夾完成分流頭工件上所有孔的加工，保證各個表面相互位置的精度。
改裝傳統機床

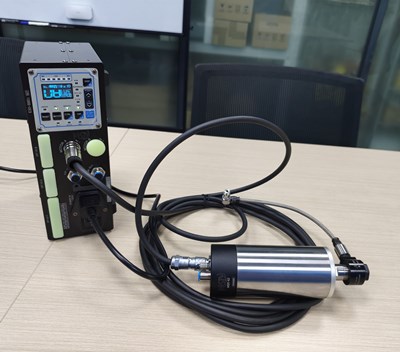

MSIY-62電主軸還可以加裝在數控機床、專用機和非標設備上使用，只需搭配相應的電纜線（5M、7M、10M）、空氣過濾器和控制器即可使用。
機床適配要求

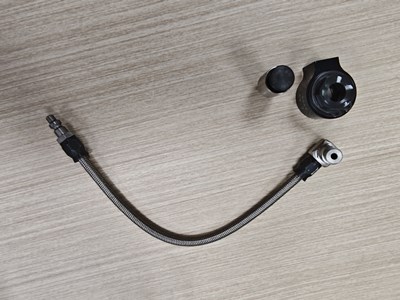

中心出水系統：機床必須配備中心出水功能，或使用油路刀柄將外冷轉為內冷。
安裝空間：主軸外徑62mm，需確保安裝空間充足。
4. 中心出水鉆頭的選擇要點
選擇合適的中心出水鉆頭是保證深孔加工成功的關鍵因素。針對銅材分流頭工件2.8×50mm深孔的加工，鉆頭選擇應考慮以下方面：
鉆頭類型
硬質合金加長鉆頭是首選，特別是帶涂層的硬質合金高強度通徑鉆頭。對于2.8mm直徑，50mm深度的孔，需要選擇刃長至少55mm，全長足夠的鉆頭以確保加工通孔時不干涉。
中心出水鉆特點
中心出水鉆頭具有內部冷卻通道，高壓切削液從鉆頭頭部直接流出，有效冷卻切削區域并將切屑從孔內排出。這種設計解決了深孔加工中的散熱和排屑兩大難題。
鉆頭幾何參數
鉆尖角度：針對銅材料，建議采用130°-140°的鉆尖角度，以減少“挖入”現象。
刃帶設計：適當?shù)娜袔挾群捅砻婀鉂嵍瓤梢詼p少與孔壁的摩擦。
排屑槽：寬敞光滑的排屑槽有利于切屑排出。
多段式分級鉆頭選擇
對于深徑比較大的孔，可考慮選用多段式分級鉆頭。這種鉆頭采用變截面設計提高了鉆體強度，內部導流槽形成高效水流通道，能顯著提高打孔效率和使用壽命。
5. 加工工藝與輔助設施
成功的深孔加工不僅依賴于主軸和鉆頭，還需要合理的工藝設計和輔助設施配合：
工藝規劃
對于23個2.8×50mm深孔的加工，應采用分散加工順序，避免在相鄰位置連續加工深孔，以減少材料應力集中和變形風險。
可以考慮采用交替加工策略，即先加工所有孔的一部分深度，再逐步加深。
冷卻液選擇
中心出水系統需要使用合適的切削液。對于銅材加工，推薦使用3%~5%乳化液或7%硫化乳化液等起潤滑作用的冷卻潤滑液。這些切削液具有良好的潤滑性和冷卻性，能有效減少鉆頭與工件間的摩擦。
夾具設計
分流頭工件加工需要專用夾具確保穩定夾持。夾具設計應考慮：
充分支撐加工區域，防止工件變形；
方便排屑，避免切屑堆積影響加工精度；
快速裝夾，提高生產效率。
6. 質量保障與故障預防
為確保23個深孔全部加工合格，需要采取一系列質量保障措施：
孔徑精度控制
由于銅材料具有一定的彈性恢復，實際加工孔徑可能略小于鉆頭直徑。需要通過試驗加工確定鉆頭尺寸與最終孔徑的關系，必要時進行刀具尺寸補償。
刀具管理
深孔加工對鉆頭磨損較為敏感，應建立嚴格的刀具壽命管理制度，定期更換鉆頭，防止因刀具過度磨損導致孔質量下降甚至鉆頭斷裂。
過程監控
加工過程中需要密切關注主軸負載變化，負載異常升高通常意味著排屑不暢或鉆頭磨損，需要及時干預，避免批量廢品發生。
結論
銅材分流頭工件上加工23個2.8×50mm深孔是一項技術要求高的任務，通過采用MSIY-62中心出水電主軸配合合適的加工工藝，可以高效、高質量地完成這一挑戰。
成功的關鍵在于：
選擇大扭矩高精度電主軸、優化加工參數（特別是采用低進給和分段切削）、選用合適的中心出水鉆頭以及配備必要的輔助設施。通過綜合應用這些技術和工藝，可以有效解決銅材深孔加工中的排屑、散熱和刀具磨損等問題，獲得理想的加工效果。
隨著技術的不斷發展，深孔加工將更加高效精準，為制造業提供更多可能性。
